Типичная жалоба: устройство запускается, газ зажигается, но блок розжига продолжает «стрелять» ещё 12–15 секунд. Контроль пламени не срабатывает — электроника не «видит» факт горения и не гасит искру.
Логика узла
В таких колонках фиксация пламени реализуется по ионизационному току. Пламя проводит, на электроде появляется малый ток, который через входной каскад (обычно ОУ с обвязкой) детектируется и переводит систему в режим поддержания без искрообразования. Если тракт детекции неисправен, блок розжига продолжает работать, считая, что пламени нет.
Диагностика
- Проверка механики и газа: стабильный факел есть, электрод ионизации правильно расположен, зазор нормальный.
- Осциллографом на входе детектора — отсутствует корректный сигнал/уровень.
- Питания и общие цепи — в норме. Значит, дефект в тракте детекции/формирования сигнала.
При дефектовке выявлено два повреждения:
- подбит вход операционного усилителя (входной каскад детектора ионизационного тока);
- обрыв в высоковольтной обмотке преобразователя, питающего цепь розжига/детекции.
Такое сочетание объясняет симптом: искра есть (преобразователь частично работает), но сигнал пламени не формируется/не проходит в ОУ.
Ремонт
- Замена операционного усилителя. Перед установкой — проверка цепей защиты, подтяжек и отсутствия утечек по плате.

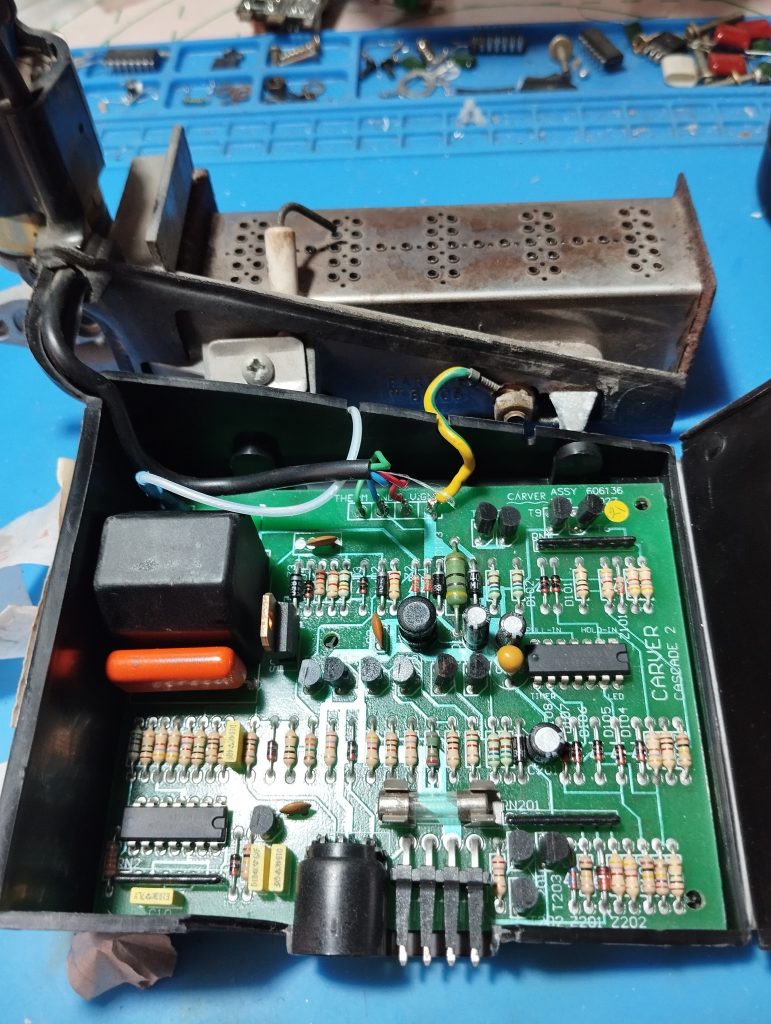

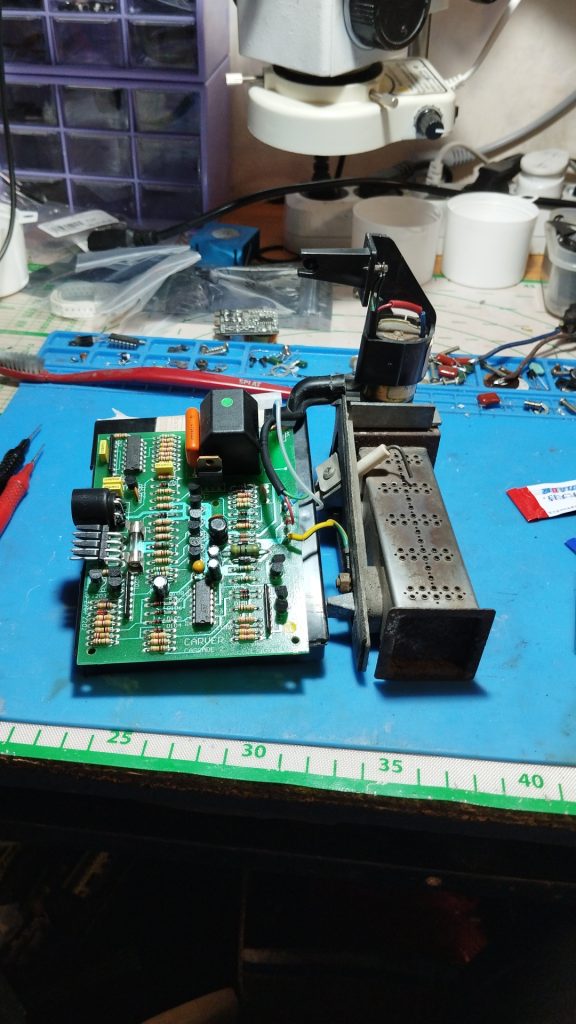

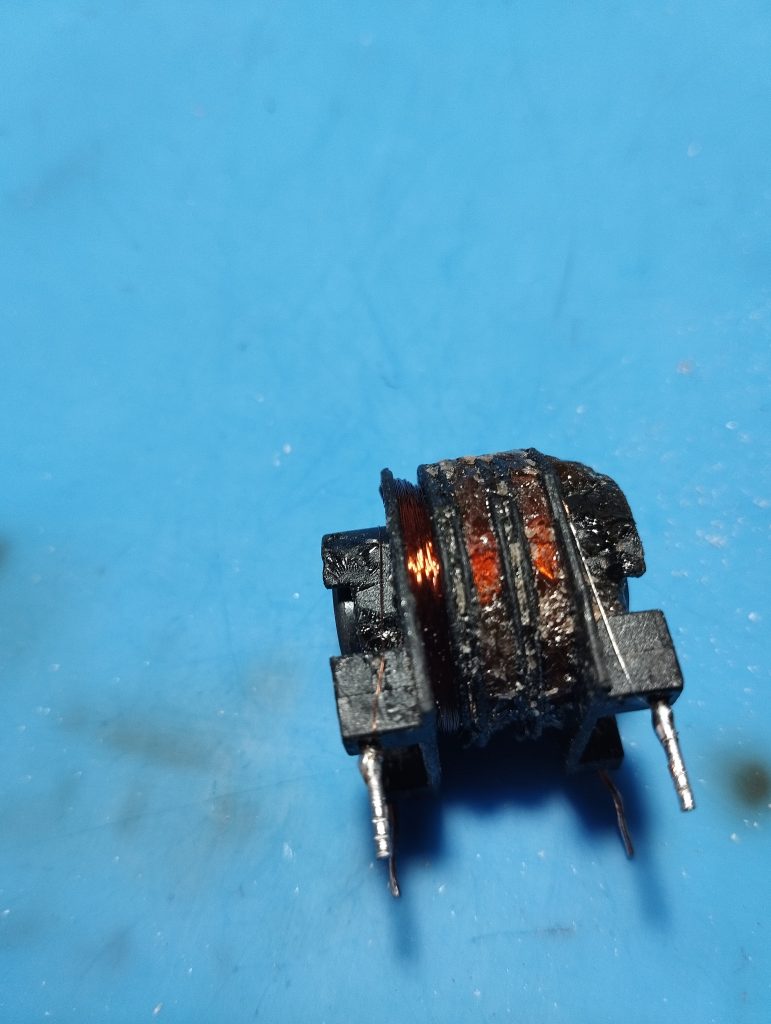

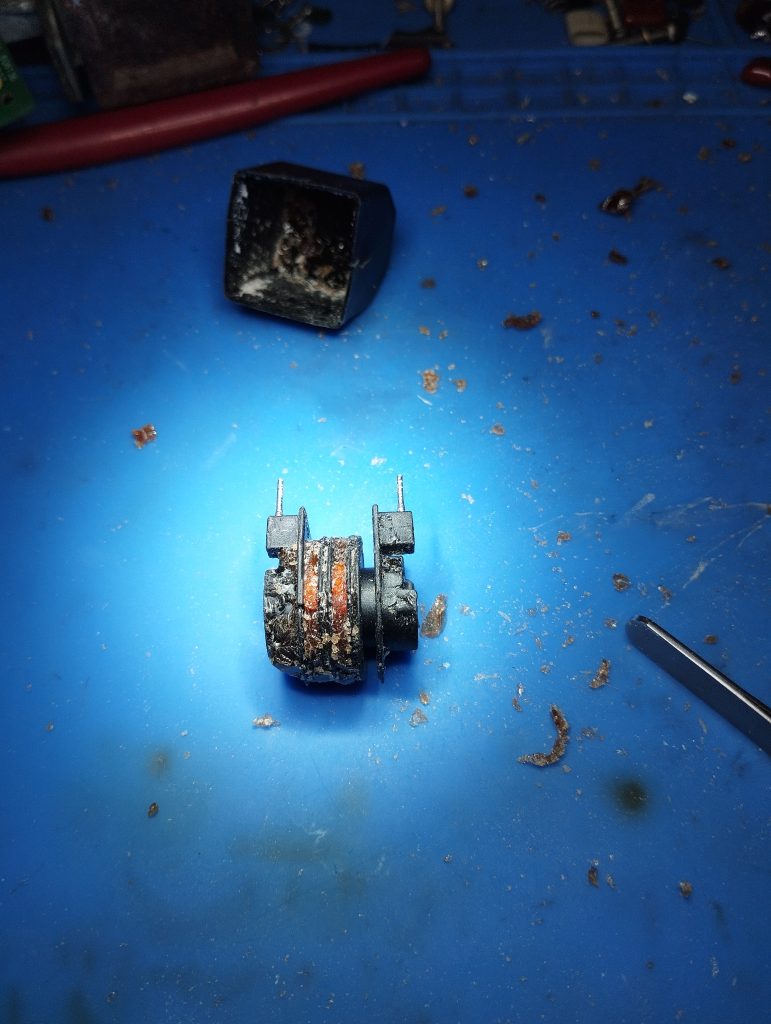

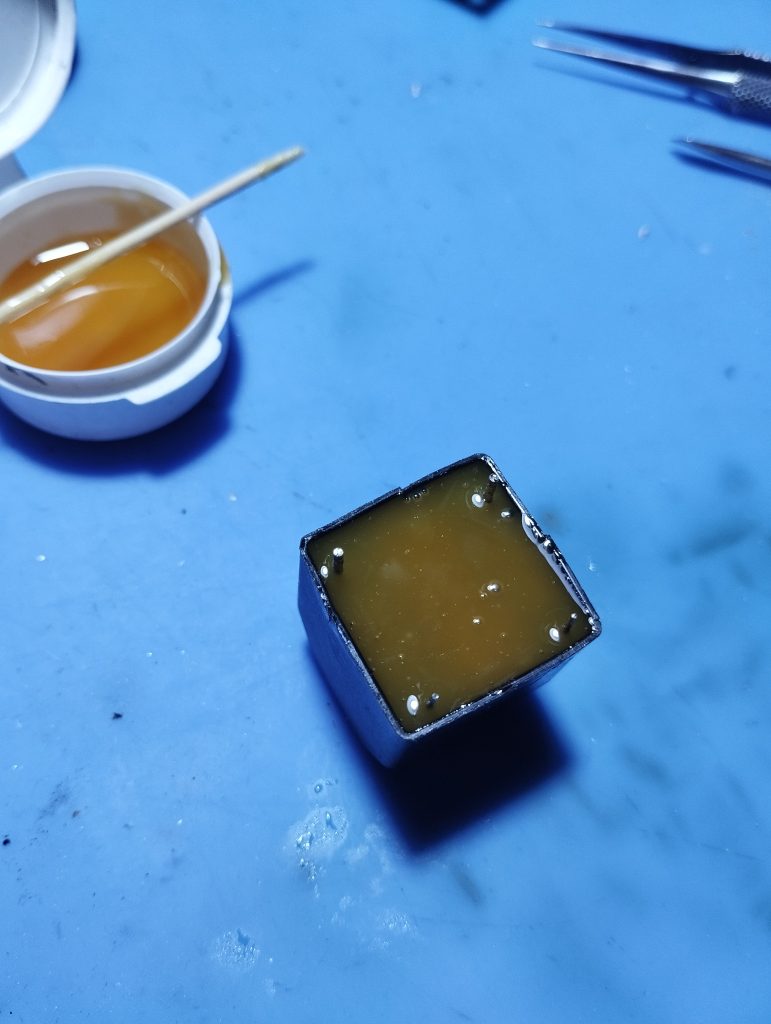

- Восстановление трансформатора преобразователя: выпайка и полное удаление компаунда; идентификация обмоток (трёхсекционная конструкция); локализация секции с обрывом; снятие повреждённого участка и перемотка свежим проводом с соблюдением числа витков и направления; межслойная изоляция, контроль сопротивления и отсутствия межвитковых КЗ; пропитка/заливка эпоксидом для фиксации и электрической прочности; обратная установка и проверка пайки.
при смотке обмотки насчитано 770 витков ( одна секция ). провод 0.08 мм. намотка производилась проводом 1мм в количестве 600 витков, банально не смог найти в продаже нужного сечения.
Контрольный запуск:
- стабильный розжиг;
- появление сигнала ионизации на входе ОУ;
- отключение искры сразу после формирования пламени;
- отсутствие повторных «пробоев» и нормальный режим работы.
Результат
Устройство перешло в штатный режим: после розжига искра отключается мгновенно, пламя удерживается без паразитной генерации. При задувании пламени происходит автоматический поджиг. Длительный прогон — без сбоев.
