В первой части я рассказывал о партии из 12 видеокарт RX470 mining edition и о том, в каком состоянии они попали в ремонт. Тогда удалось восстановить 9 карт, а 3 экземпляра оказались с серьёзными повреждениями по питанию и GPU.
Эта статья — продолжение истории и подробный разбор одной из оставшихся видеокарт, которую удалось вернуть к жизни.
Исходное состояние видеокарты

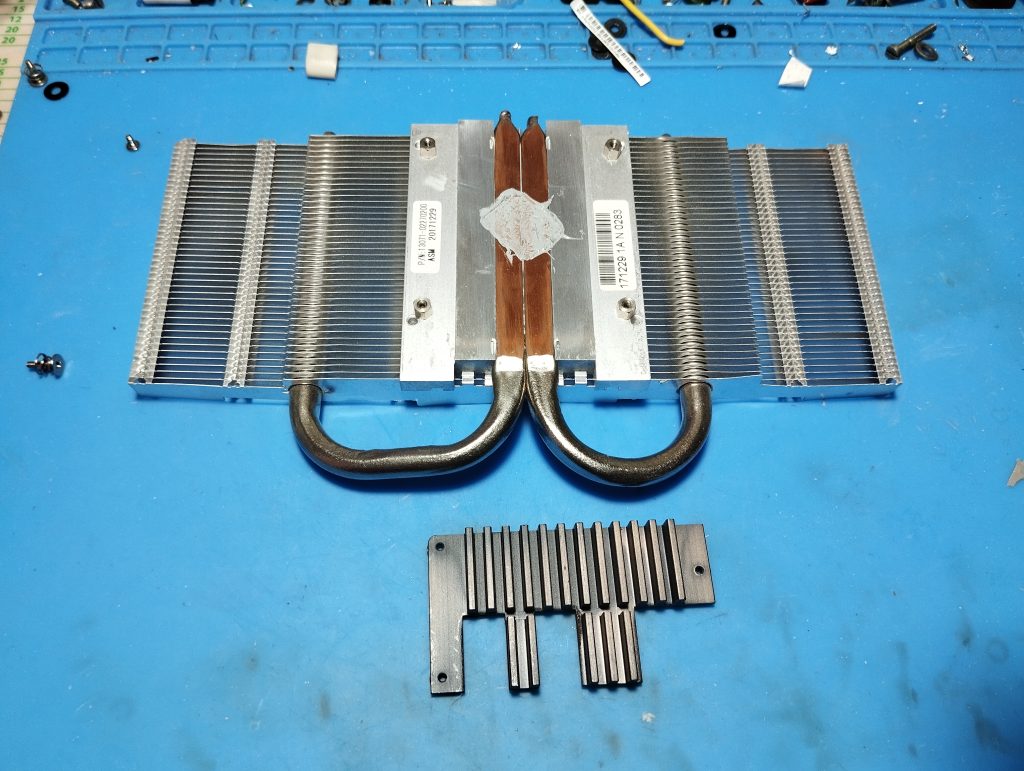

Карта не подавала признаков жизни и имела короткие замыкания по линиям питания. После демонтажа графического процессора КЗ ушло, что позволило перейти к полноценной диагностике платы.

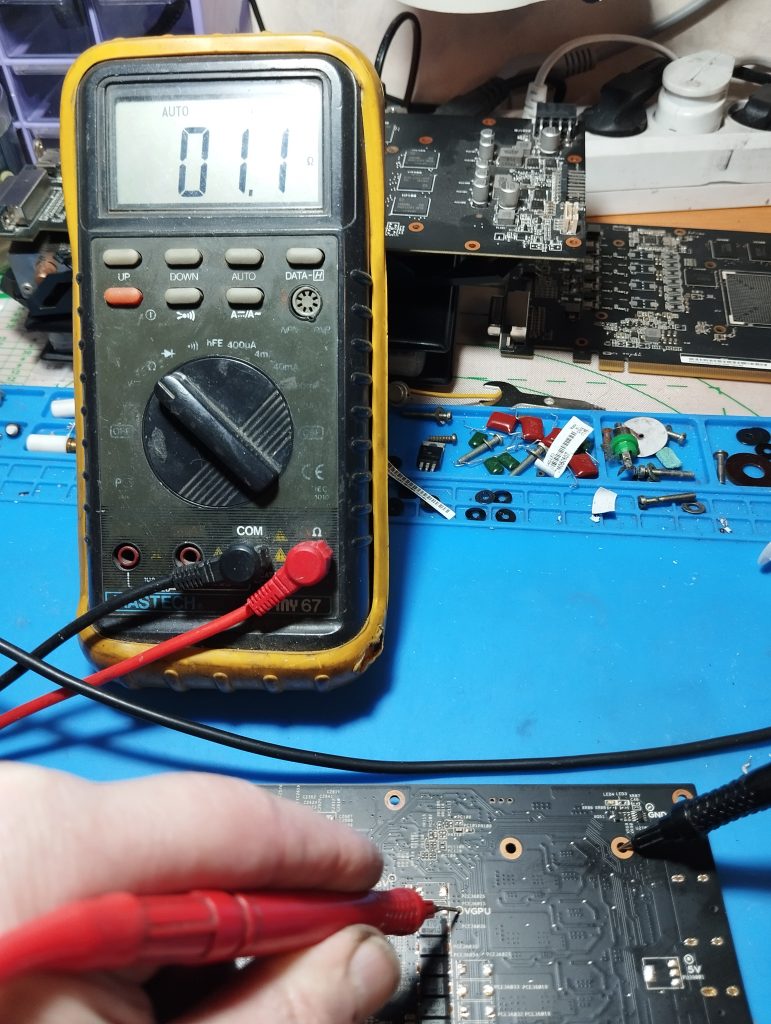

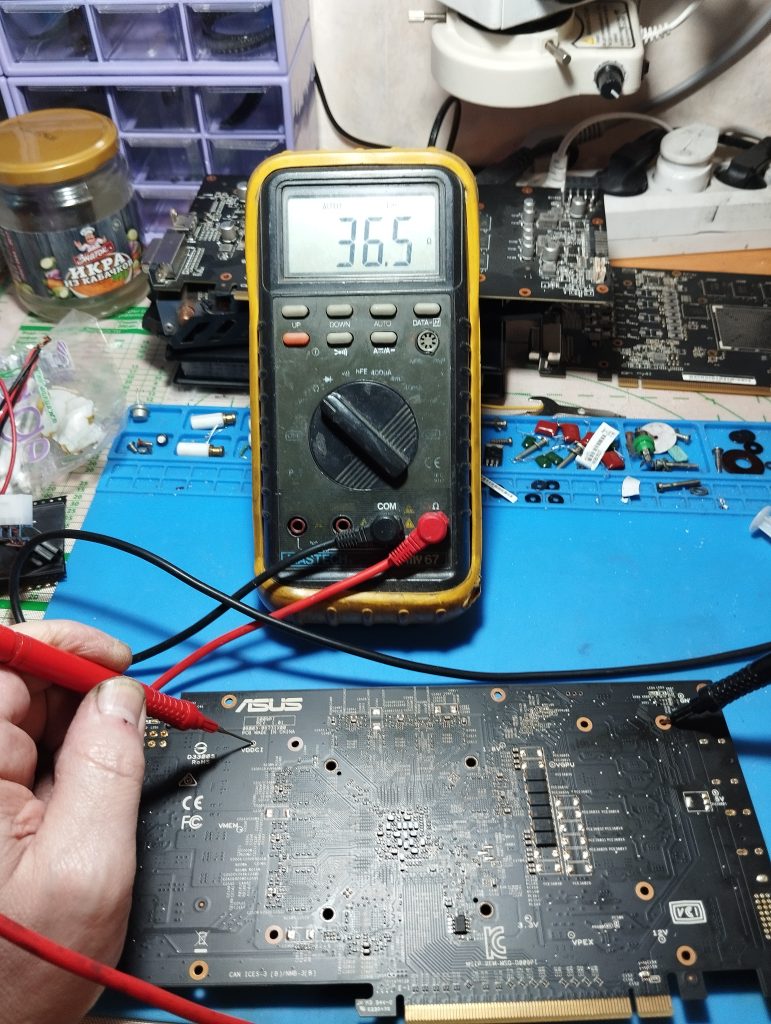

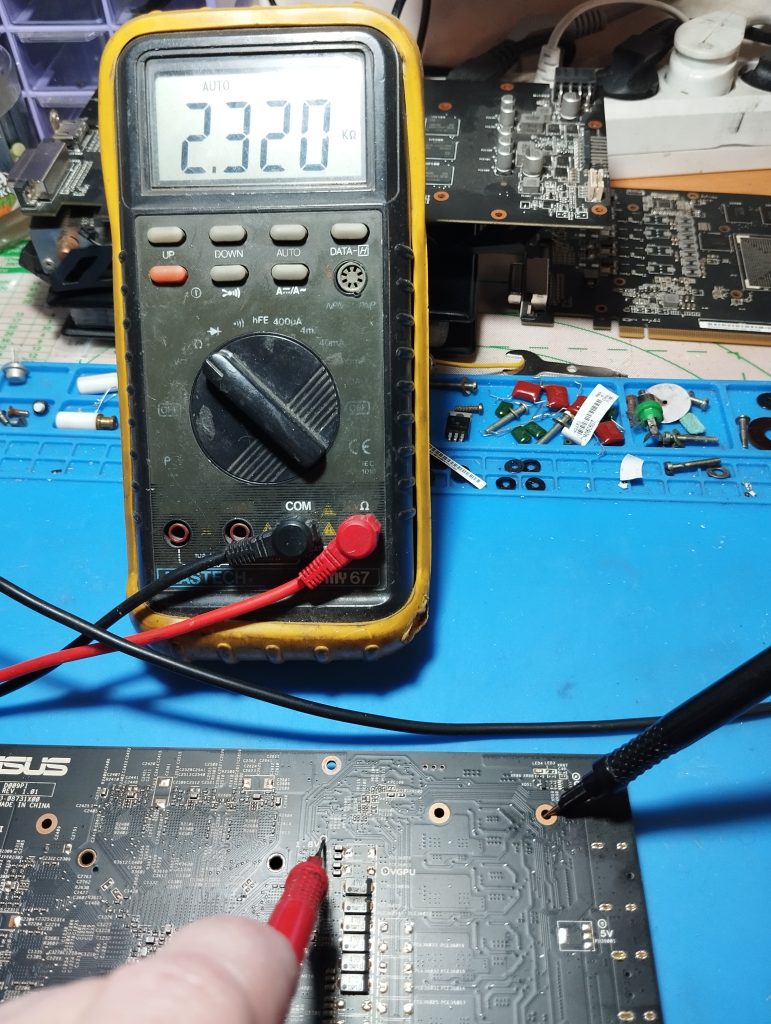

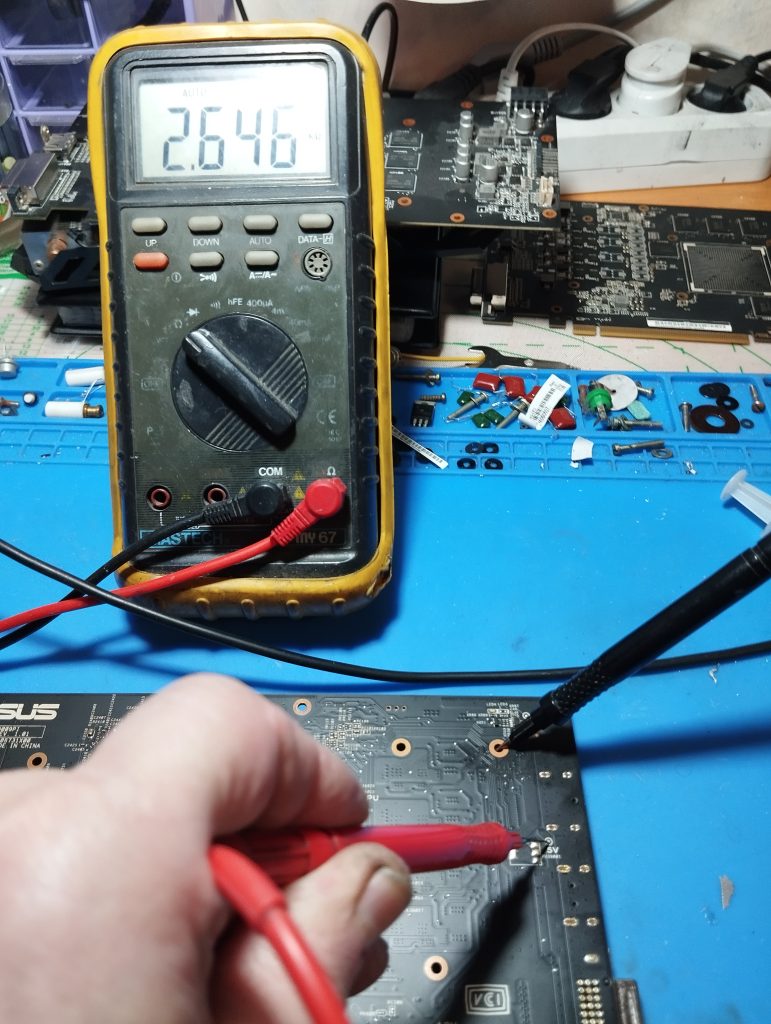

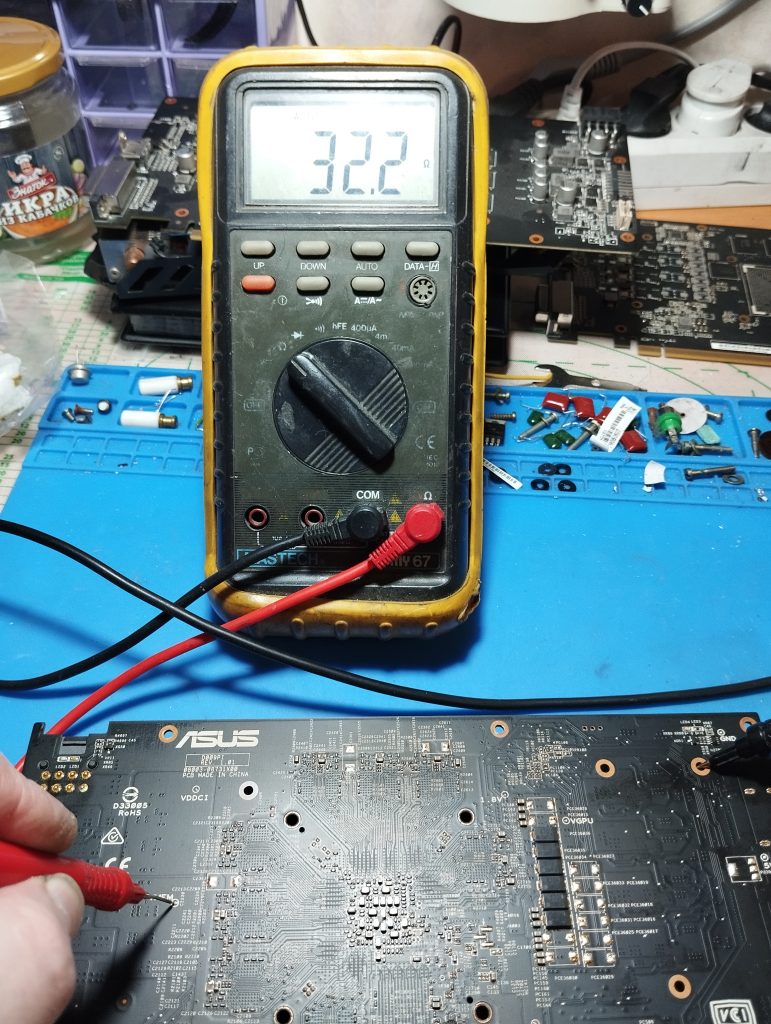

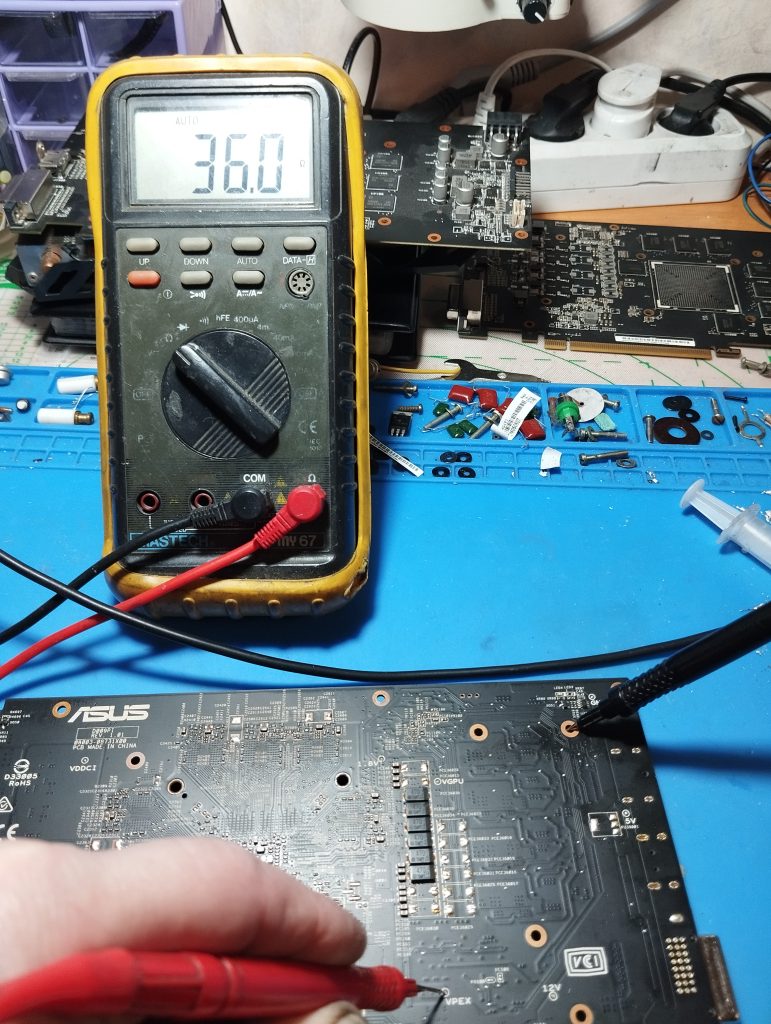

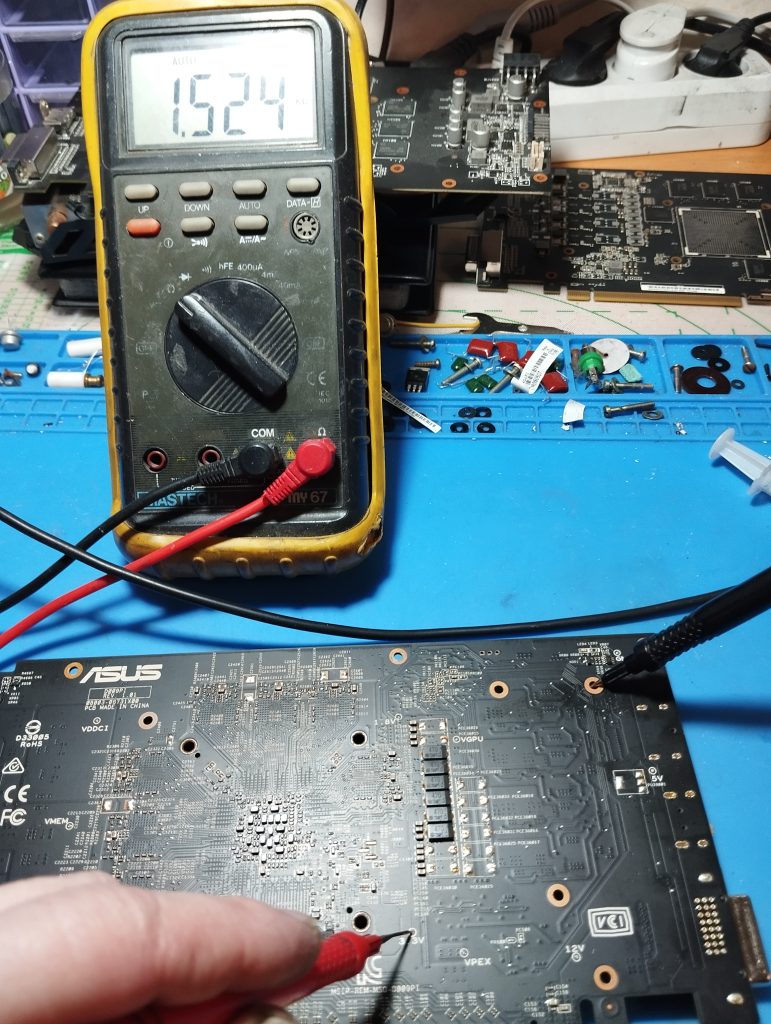

Замеры сопротивлений по линиям питания
Перед установкой GPU были выполнены контрольные замеры сопротивлений по всем основным цепям:
- питание ядра GPU — сопротивление в пределах нормы;
- линии питания памяти — без отклонений;
- питание PCI-E — корректное;
- вспомогательные линии (PLL, AUX) — в допустимых значениях.
Все сопротивления соответствовали исправной плате, что позволило сделать вывод: плата готова к установке нового графического процессора.

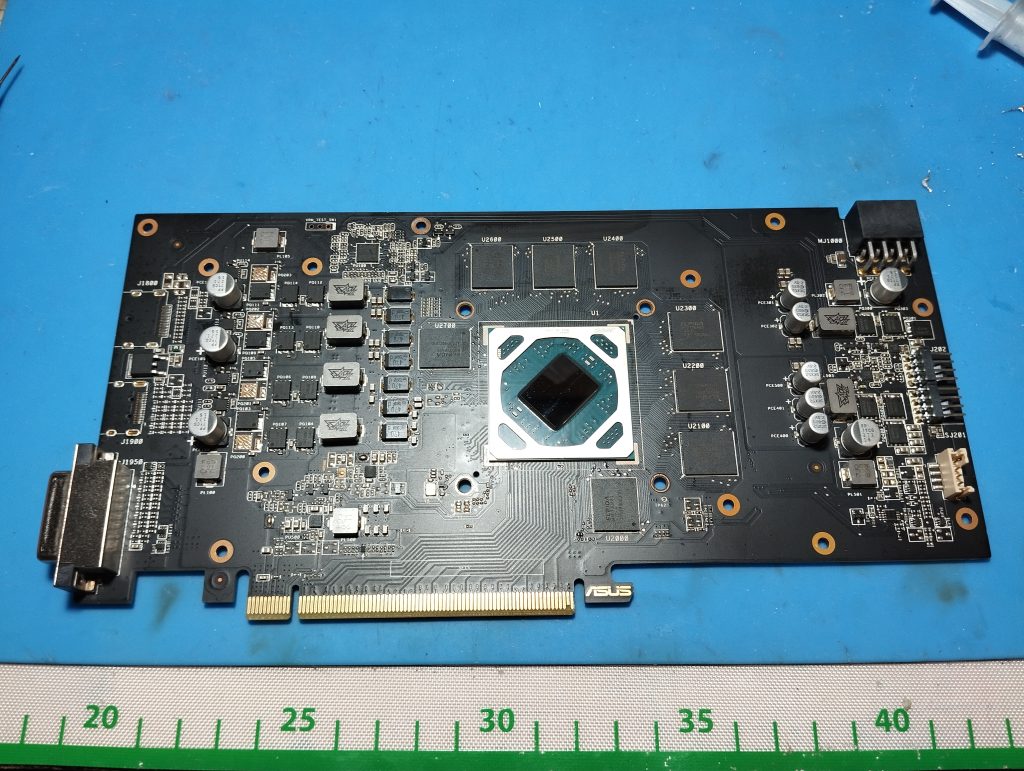

Установка GPU и повторный контроль
После установки GPU были выполнены повторные замеры:
- короткие замыкания отсутствуют;
- сопротивления остались стабильными;
- перегрева элементов при подаче питания не выявлено.
На этом этапе карта была готова к первому запуску.
VDDCI
VMEM
VPEX
VGPU
+3.3V
+5V
1.8V
Контроль работы системы питания
Перед переходом к нагрузочным тестам была проведена проверка работы фаз питания с помощью осциллографа.
Контролировалось:
- формирование ШИМ-сигналов;
- стабильность импульсов;
- отсутствие провалов и паразитных колебаний;
- корректная работа фаз под нагрузкой.
По результатам:
- фазы питания работают синхронно;
- форма сигналов корректная;
- аномалий в работе VRM не обнаружено.
Это важный момент, так как даже при наличии изображения нестабильная работа фаз почти всегда приводит к отказу карты в будущем.

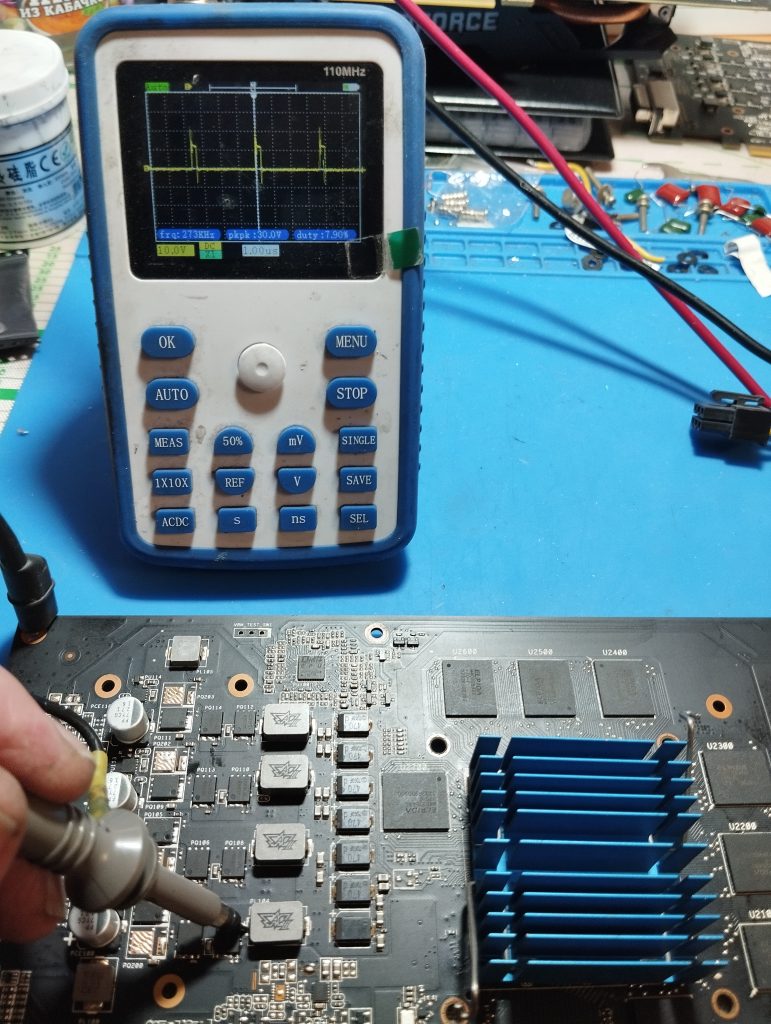

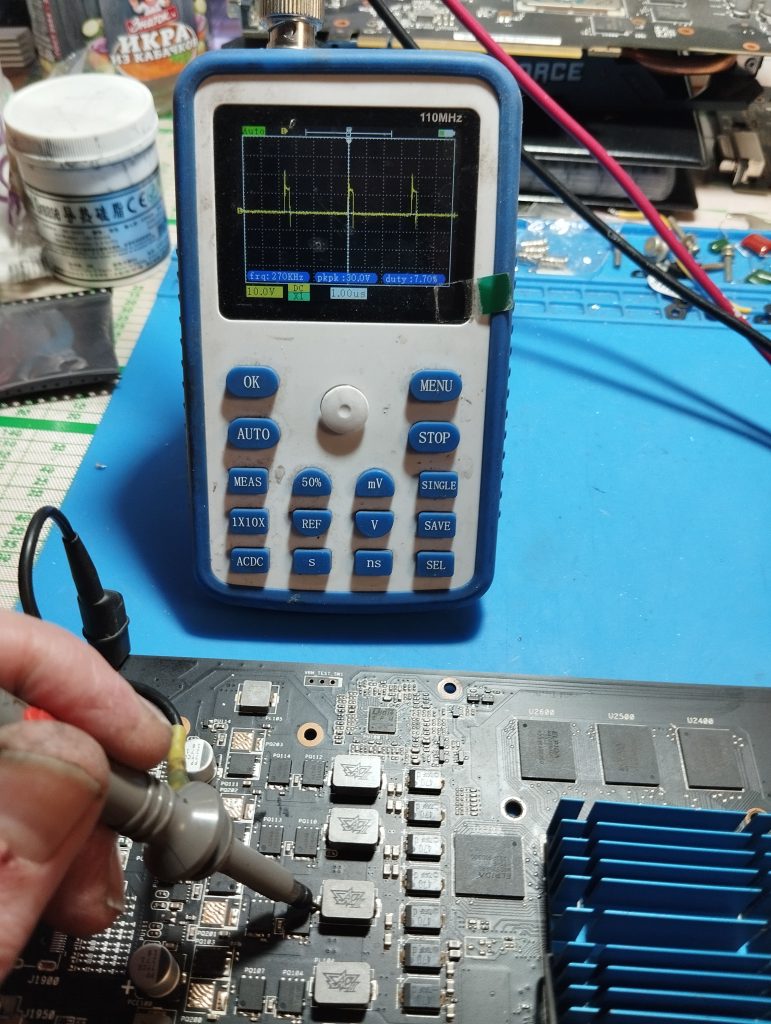

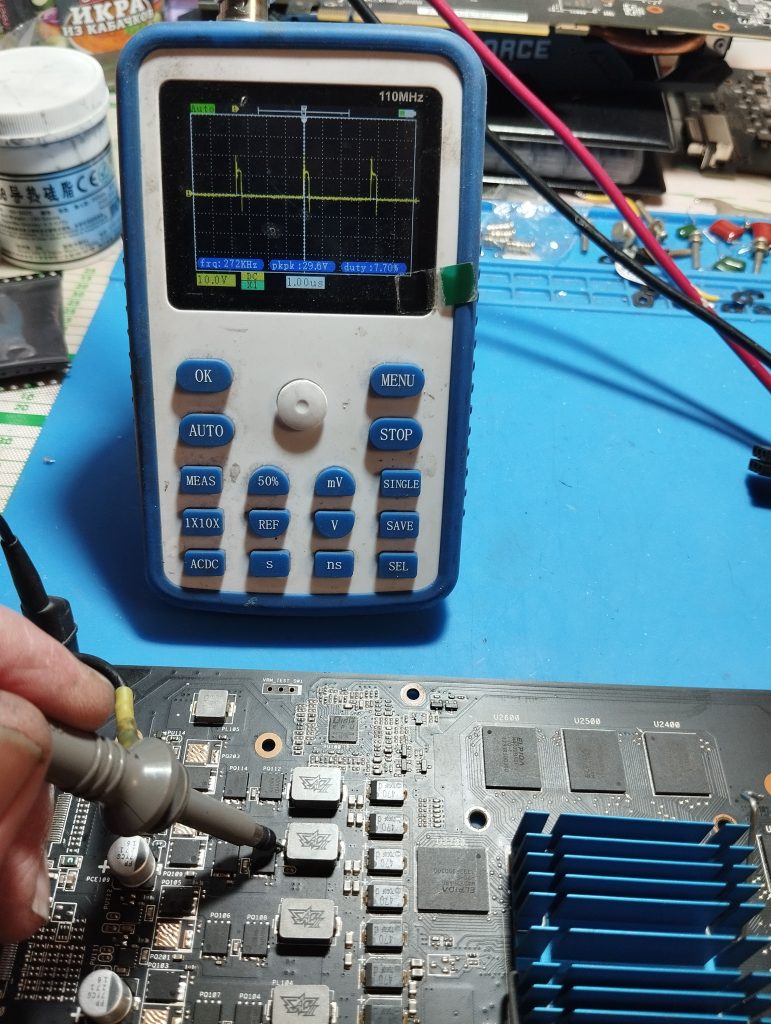

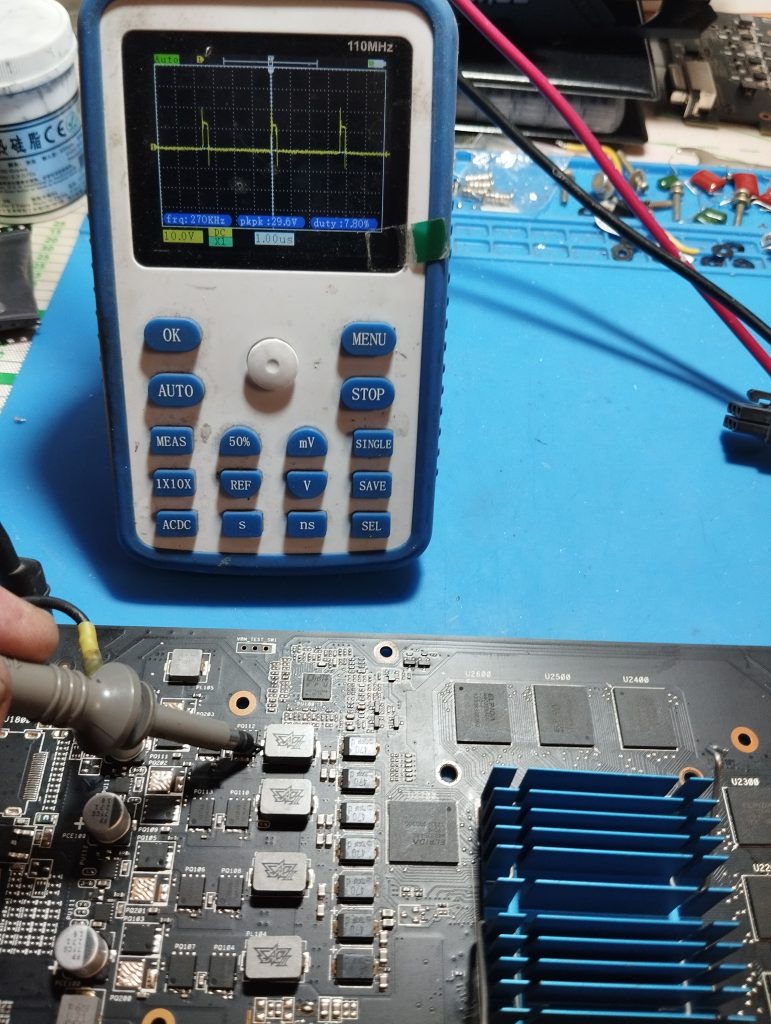

Осциллограммы четырёх фаз:
Проверка в системе и идентификация

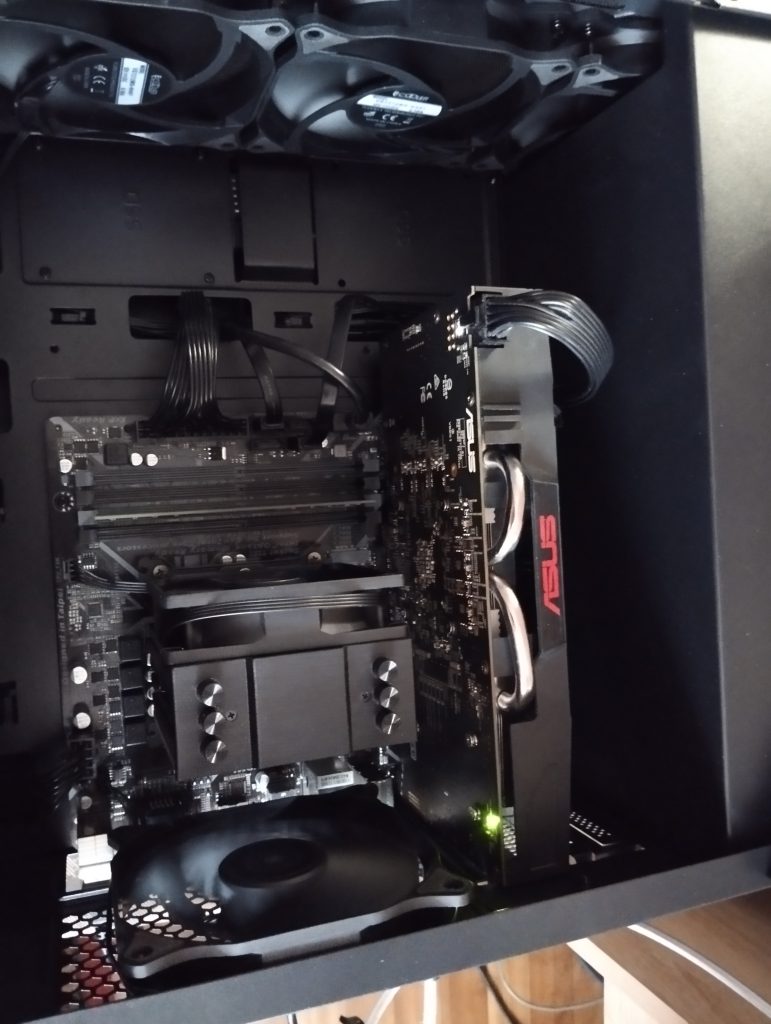

После сборки карта была установлена в компьютер для полноценного тестирования:
- видеокарта корректно определилась в системе;
- BIOS — родной;

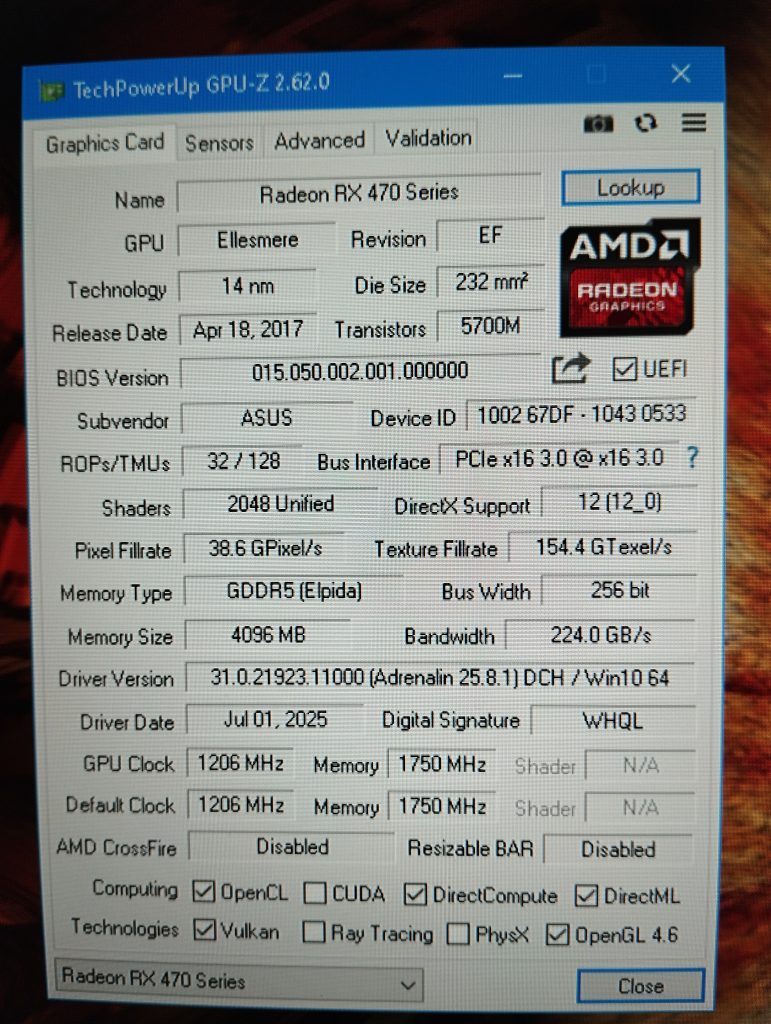

- GPU-Z показывает: Radeon RX 470 (Ellesmere), 4 ГБ GDDR5 (Elpida), 256-bit, штатные частоты;
- драйвер устанавливается без ошибок.
Инициализация GPU и памяти проходит корректно.
Нагрузочное тестирование
Для проверки стабильности карта была нагружена стресс-тестами GPU.
Контролировались:
- температура ядра;
- частоты под нагрузкой;
- работа вентиляторов;
- энергопотребление;
- стабильность изображения.

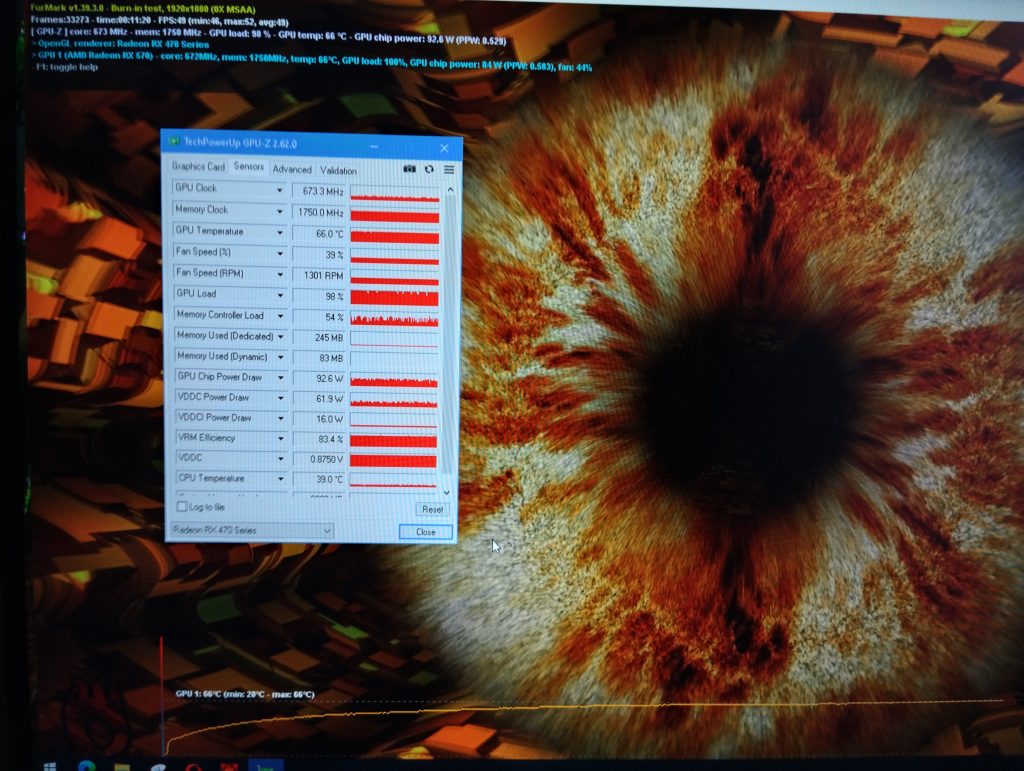

Температурный режим
В процессе длительной нагрузки:
- температура стабилизировалась на уровне 65–66 °C;
- резких скачков не наблюдалось;
- троттлинг отсутствует;
- поведение карты стабильное.
Для RX470 это очень хороший результат, особенно с учётом возраста и истории эксплуатации.
Итог по видеокарте
По совокупности всех проверок:
- карта полностью работоспособна;
- система питания стабильна;
- GPU и память функционируют корректно;
- видеокарта остаётся в этом же компьютере, в котором проходила тесты.
Считаю результат отличным 👍 Карта восстановлена не «до картинки», а до полноценной рабочей эксплуатации.
Что будет в Части 3
В следующей статье я разберу вторую видеокарту из оставшейся тройки.
Там ситуация заметно сложнее:
- выгорел не только GPU;
- повреждена вся зона VRM;
- потребуется восстановление цепей питания и фаз.
Будет много диагностики, замеров и не самый простой ремонт.
