Короткое напоминание для новых читателей
В первой части я разобрал партию из 12 видеокарт RX470 Mining Edition и их исходное состояние.
Во второй части показал восстановление одной из карт с заменой GPU и полной проверкой системы питания.
👉 В этой статье — самый сложный экземпляр из всей партии.

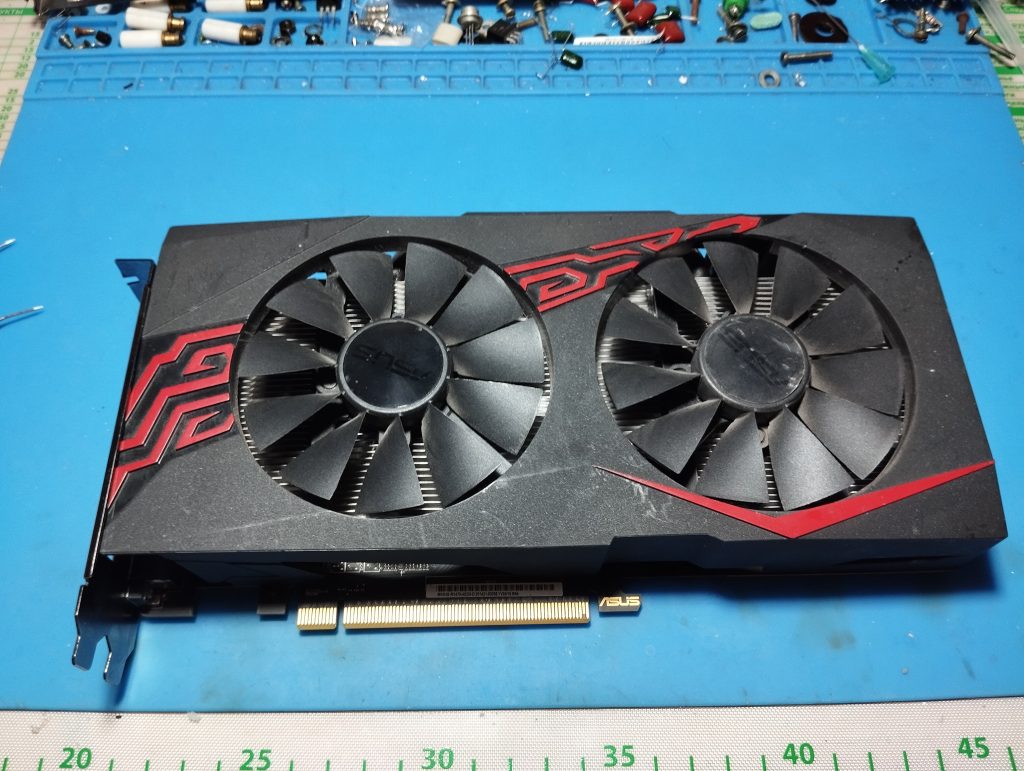

С чем пришла эта видеокарта
На старте имеем:
отсутствие запуска;
повреждённый GPU;
почти полностью выгоревший VRM-узел;
короткие замыкания по нескольким линиям питания.
Первичная диагностика и локализация повреждений
Перед любыми работами:

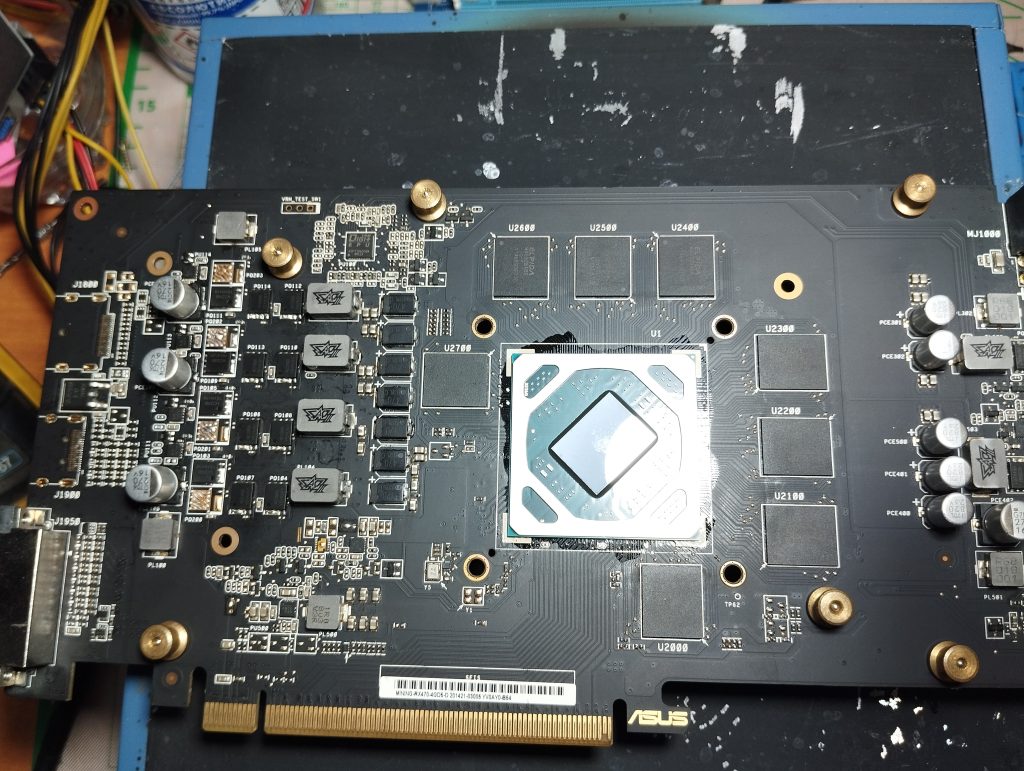

карта полностью разобрана;

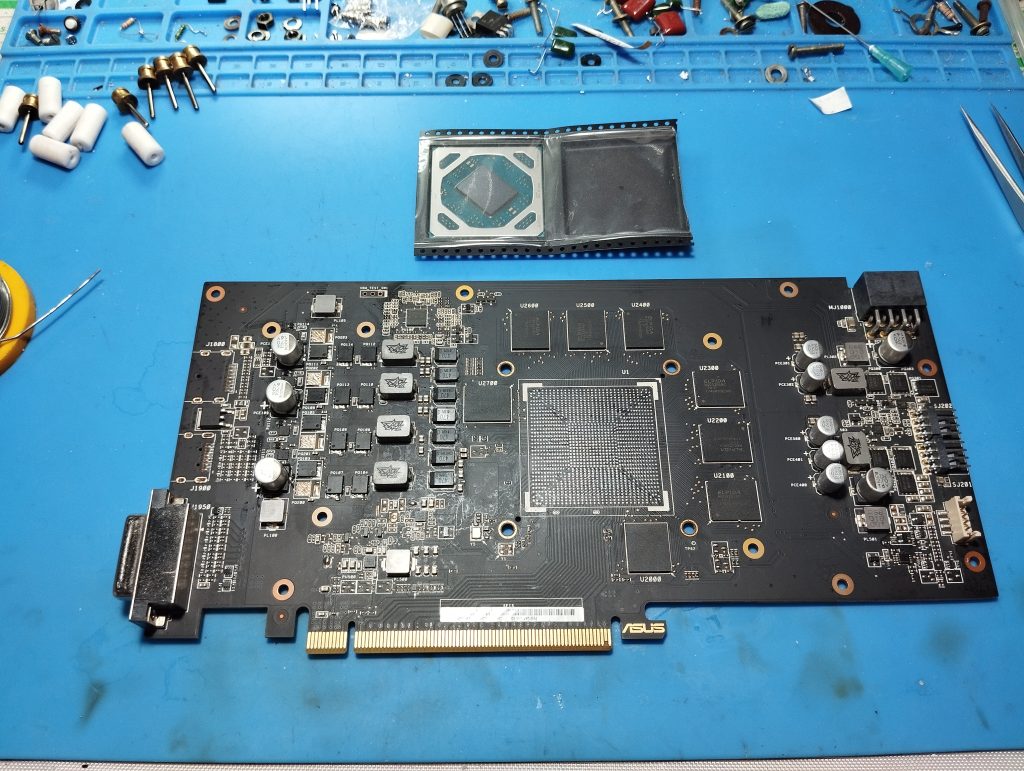

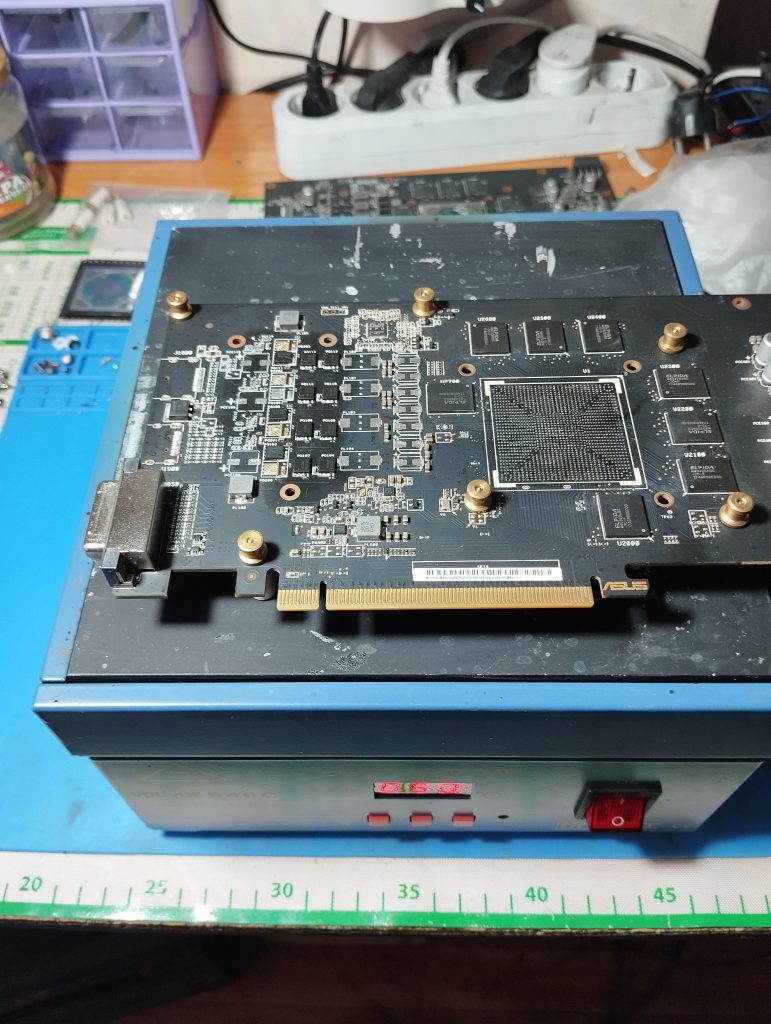

GPU демонтирован;
выполнен осмотр VRM под микроскопом.
Выявлено:
повреждение силовых фаз;
кз драйверов;
подозрительные MOSFETы
Замеры сопротивлений по линиям питания (до ремонта)
Контрольные значения до восстановления:
VGPU — 0 Ω (КЗ / занижено)
VMEM — 33 Ω
VDDCI — 77 Ω
VPEX — 12 Ω
+3.3V — килоомы
+5V — килоомы
+1.8V — килоомы
👉 На этом этапе хорошо видно, какие линии «утянуты» и почему карта не стартует.
Восстановление VRM-узла
Работы по питанию включали:
замену неисправных MOSFET;
замена драйверов фаз;
проверку дросселей;
замену повреждённых конденсаторов;
восстановление сигнальных цепей управления.
После каждого этапа — повторные замеры сопротивлений.
Повторные замеры сопротивлений (после ремонта VRM)
После восстановления питания:
VGPU — 99 Ω
VMEM — 32,1 Ω
VDDCI — 77 Ω
VPEX — килоомы
+3.3V — килоомы
+5V — килоомы
+1.8V —килоомы
Все значения приведены к рабочим диапазонам.
Установка GPU и контроль запуска
После восстановления VRM:
установлен GPU;
выполнен первый запуск платы;
карта начала корректно стартовать.
Важно:
без исправного VRM установка GPU бессмысленна
Контроль работы фаз питания (осциллограф)
Перед нагрузкой:
проверены ШИМ-сигналы всех фаз;
-оценена синхронность;
-исключены провалы и паразитные выбросы.
Осциллограф показал:
-корректную работу всех фаз;
-стабильную форму импульсов;
-отсутствие критических отклонений.
Фото делать не стал, они точно такие же как во второй части ремонта.
Проверка в системе и определение карты
После сборки:
-карта определяется в BIOS;
-корректно определяется в системе;
-драйвер загружается без ошибок.
Нагрузочное тестирование

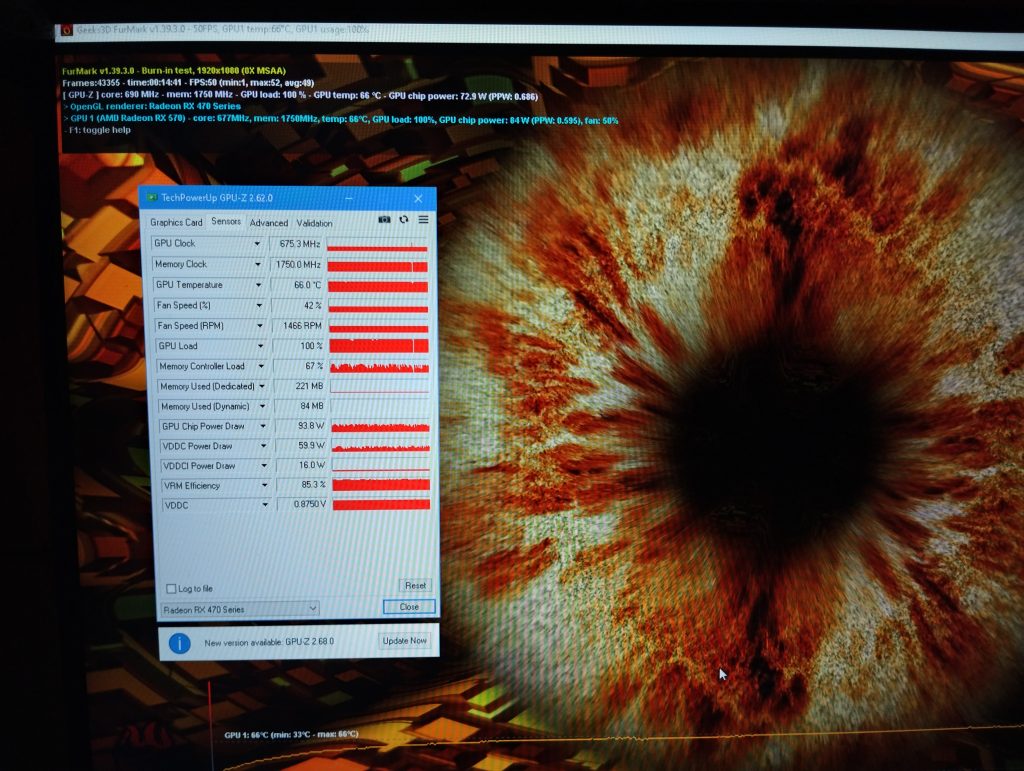

Проведены стресс-тесты:
-GPU работает стабильно;
-частоты держатся;
-сбоев и артефактов нет;
-потребление в норме.
Температурный режим
Под нагрузкой:
-GPU — 65-66 °C
Температуры стабильные, перегрева нет.
Итог по видеокарте
В результате:
-полностью восстановлена система питания;
-заменён GPU;
-карта прошла все тесты;
-готова к дальнейшей эксплуатации.
Это был самый сложный ремонт из всей партии.
