Блок питания Cougar STX750 был приобретён на Авито как неисправный — под восстановление и последующую продажу. Типичная ситуация: внешне целый, без следов варварского вмешательства, но не запускается. В подобных случаях почти всегда проблема находится в первичной части — там, где работают самые высокие напряжения и самые тяжёлые режимы.

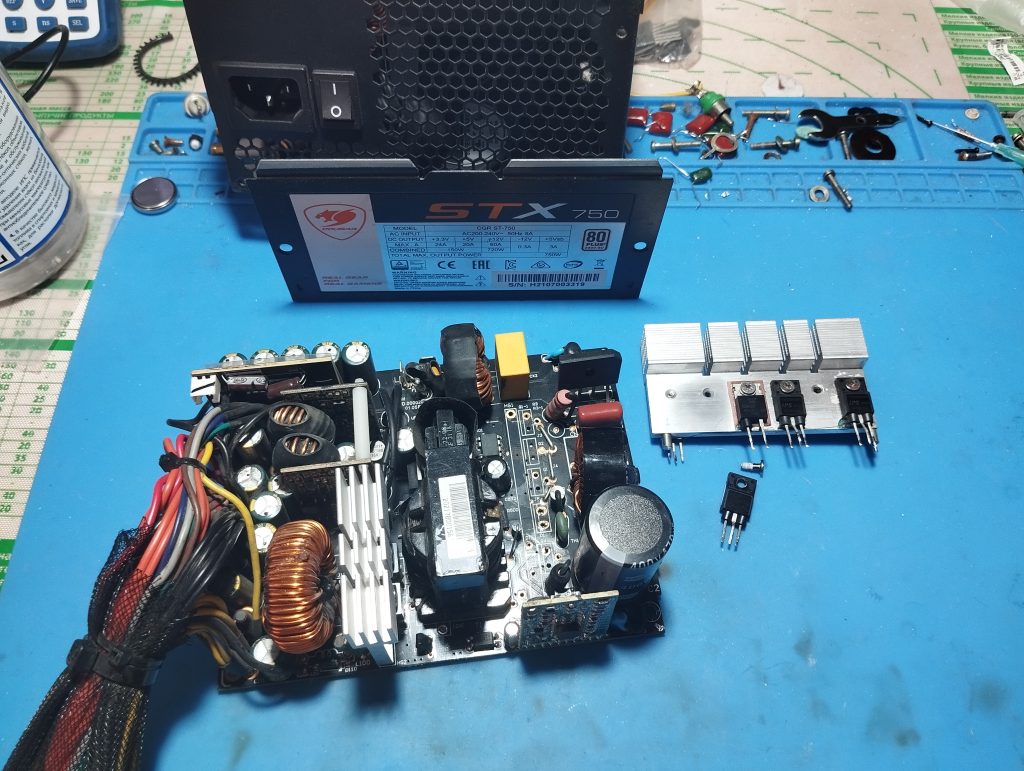

Первичная диагностика

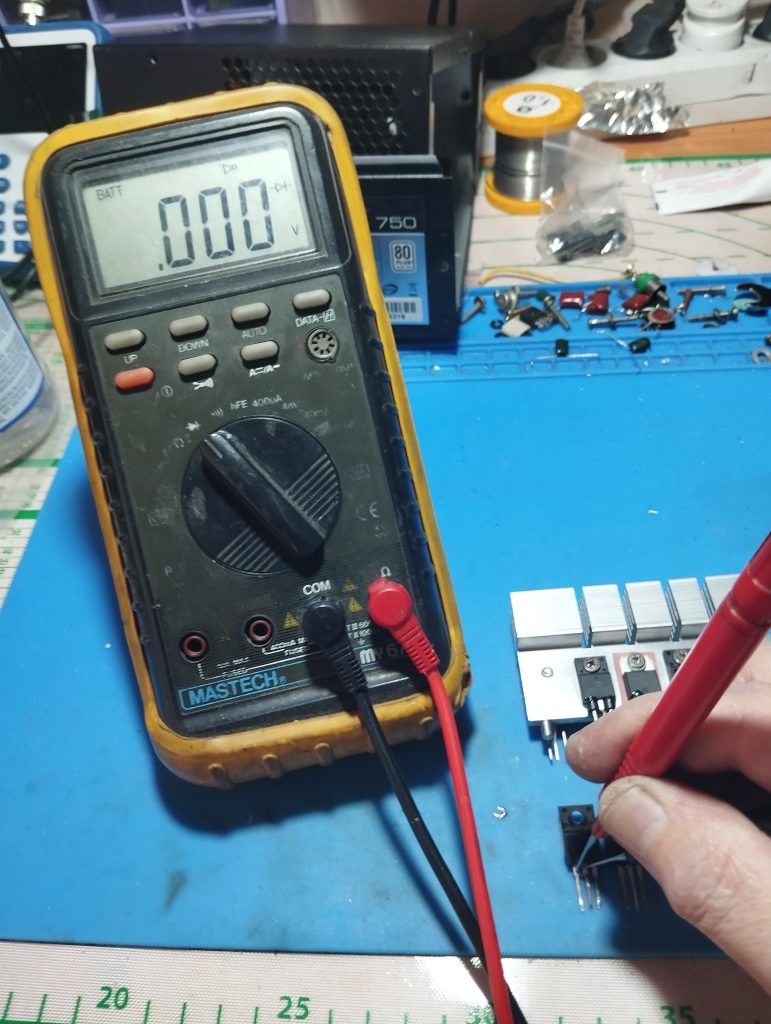

После вскрытия стало ясно, что неисправность связана с инвертором PWM. В силовой части обнаружены пробитые ключи преобразователя — два MOSFET MDP18N50.
Это транзисторы на 500 В, применяемые в основной импульсной части. При их пробое блок питания уходит в короткое по первичке, иногда с выбиванием предохранителя, иногда — просто в «полную тишину».
Но замена только транзисторов в таких случаях — ошибка. Пробой силовых ключей редко происходит «сам по себе». Обычно вместе с ними улетает обвязка: драйвер, резисторы затвора, демпфирующие цепи.

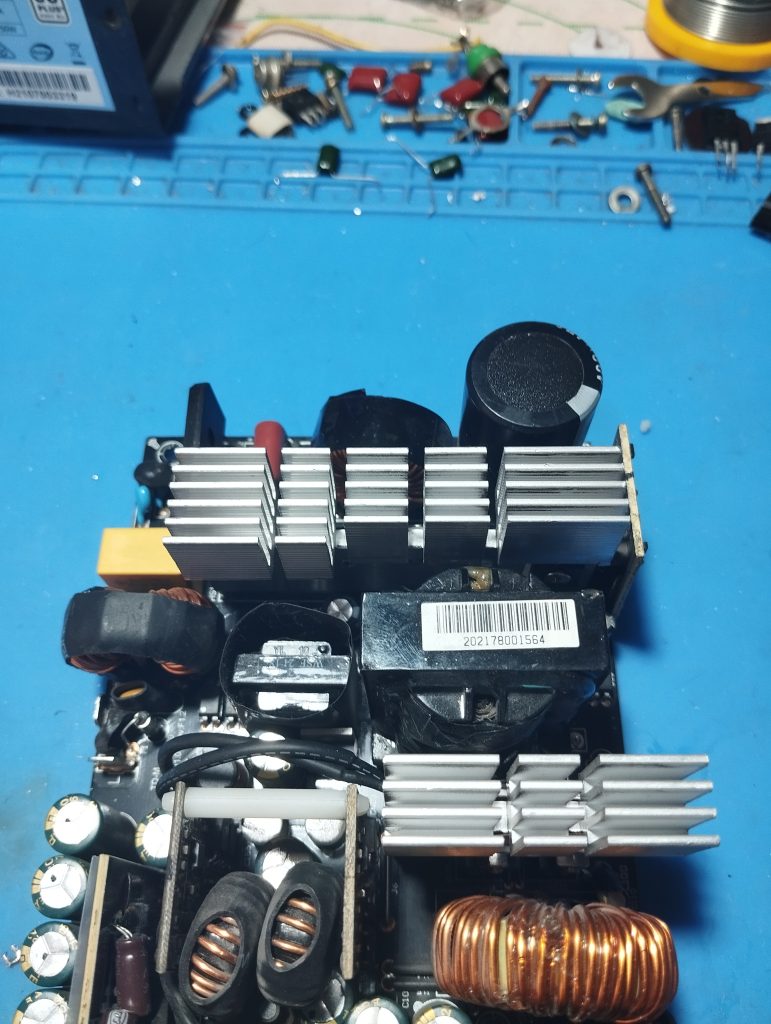

Замена силовых ключей и усиление схемы
Решение было принято не просто восстановить номинал, а усилить узел.

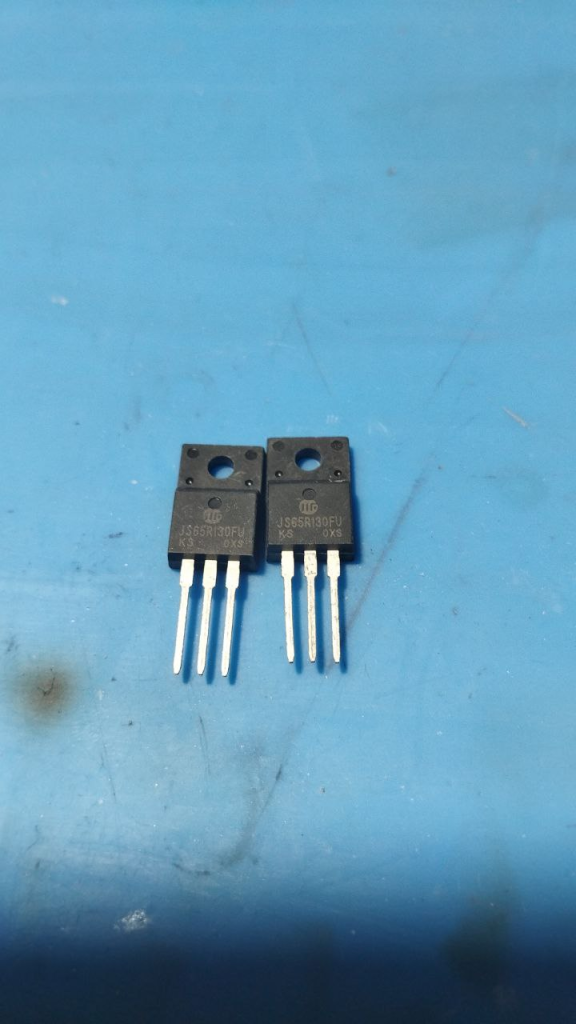

Вместо штатных MDP18N50 установлены более мощные MOSFET 65R130. Они рассчитаны на более высокий импульсный ток и обладают лучшими характеристиками по сопротивлению канала и тепловой устойчивости.

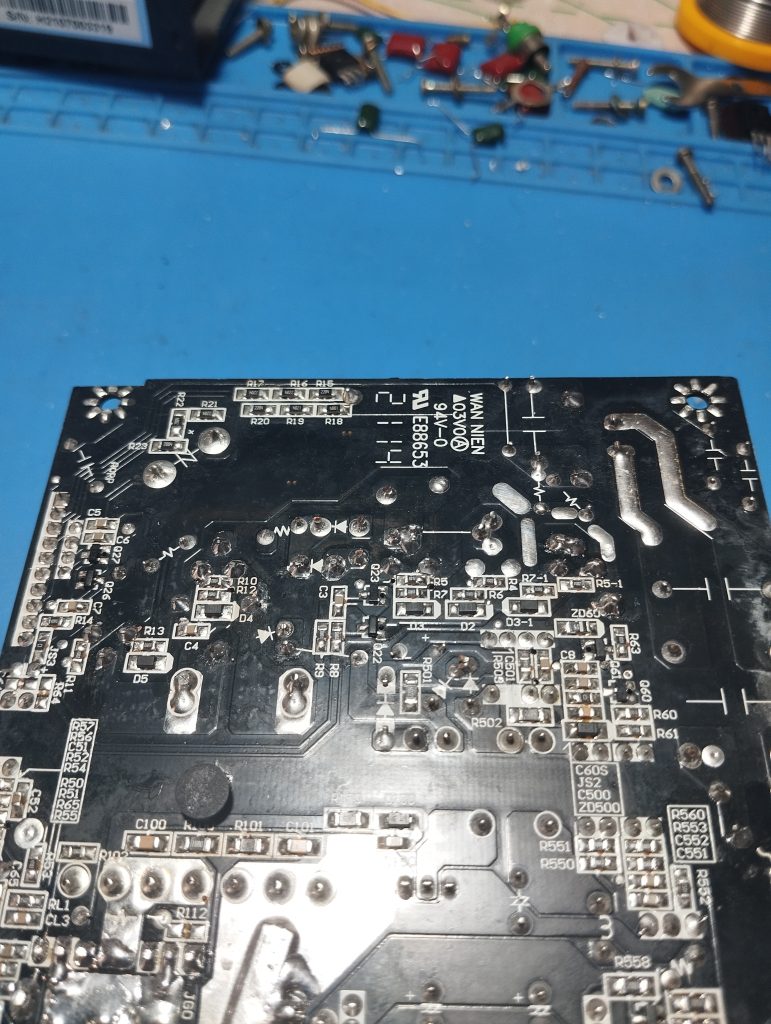

Одновременно была проверена и частично заменена обвязка этих ключей:
- резисторы затвора
- элементы снаббера
Это критично. Если оставить деградировавшие элементы, новые транзисторы долго не проживут.
Узел PFC
Дополнительно выявлен повреждённый диод корректора коэффициента мощности (PFC). Штатный BYC8-600 был заменён на более современный и токонагруженный STTH12R06DI.
Этот диод работает в тяжёлом режиме — высокое напряжение и быстрые фронты. Его деградация часто сопровождает пробой силовой части.

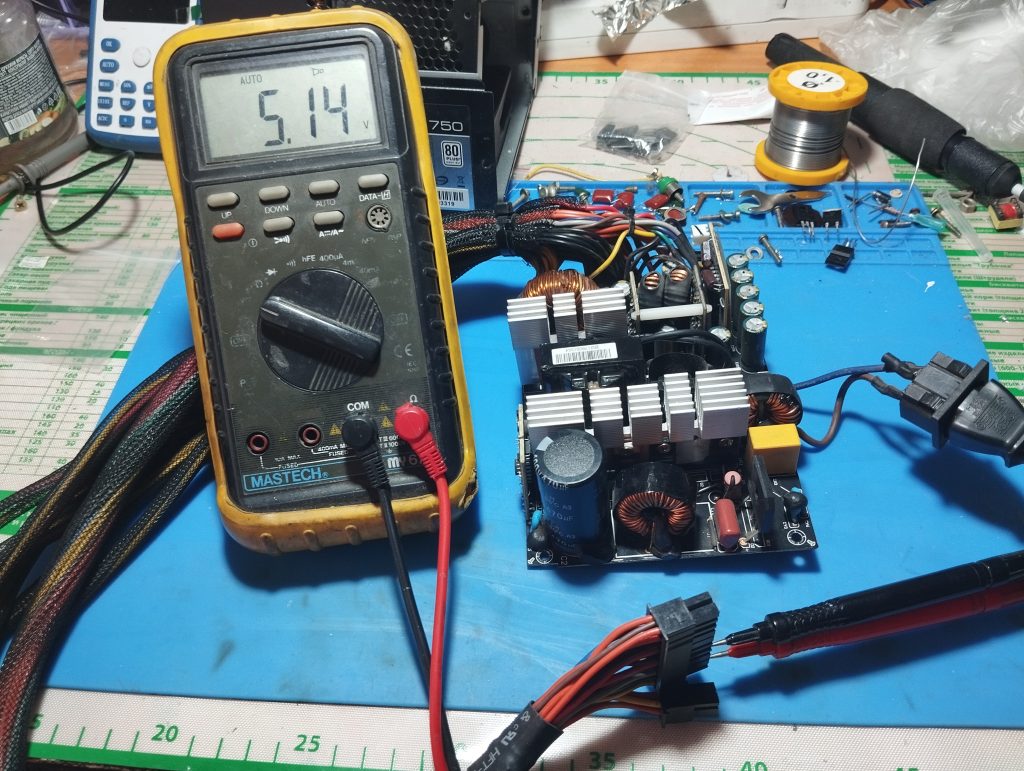

Первый запуск — проверка дежурного питания
После восстановления первичной части блок не включают сразу «в розетку с компьютером». Сначала — запуск на столе через ограничительную лампу.
Проверяется дежурное напряжение +5VSB. Это отдельный маломощный источник внутри блока, который должен стабильно выдавать питание даже без старта основной части.
Подключение через лампу накаливания в разрыв сети позволяет избежать повторного разрушения элементов при скрытых дефектах.
Дежурка вышла в норму. Пульсации в пределах допустимого. Посторонних шумов нет.

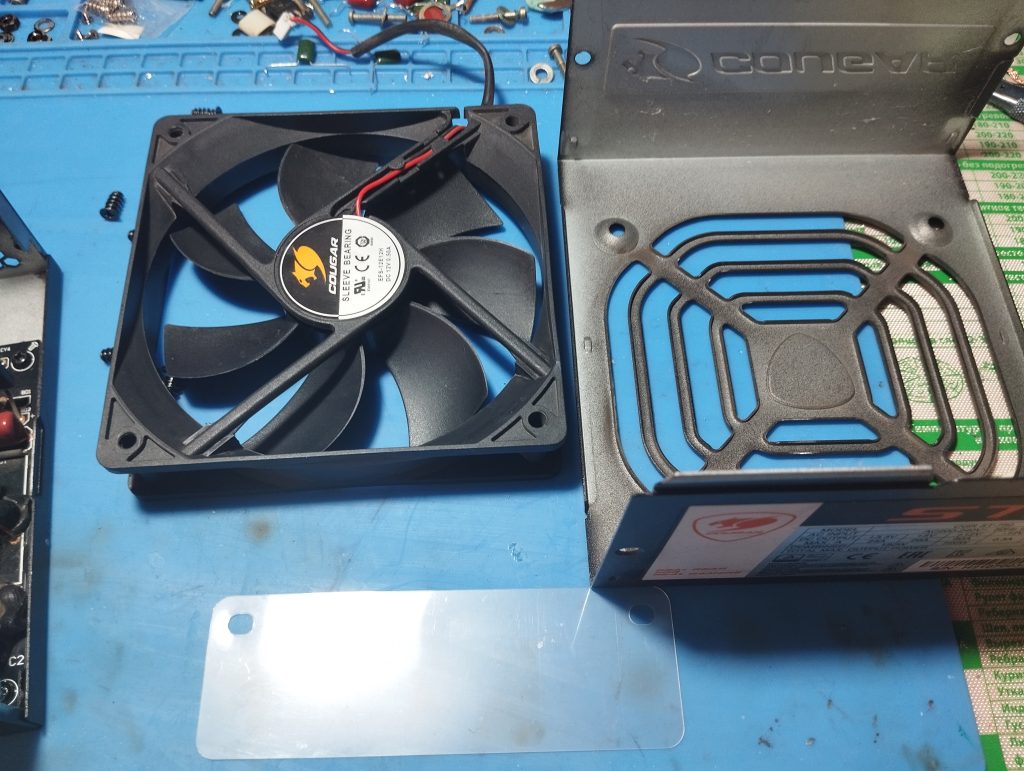

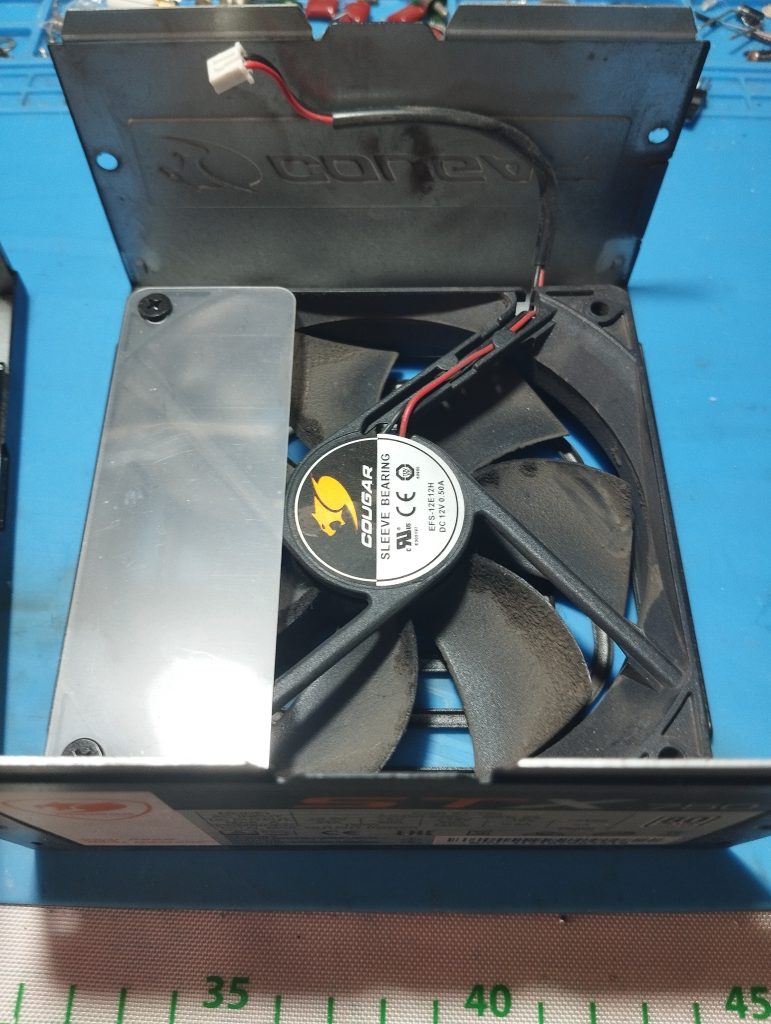

Очистка и обслуживание
Перед окончательной сборкой:
- вентилятор демонтирован
- лопасти и корпус очищены щёткой
- остатки пыли удалены спиртом
- проверен люфт и состояние втулки
Пыль в блоке питания — не косметическая проблема. Это дополнительный тепловой изолятор, ухудшающий охлаждение силовых элементов.

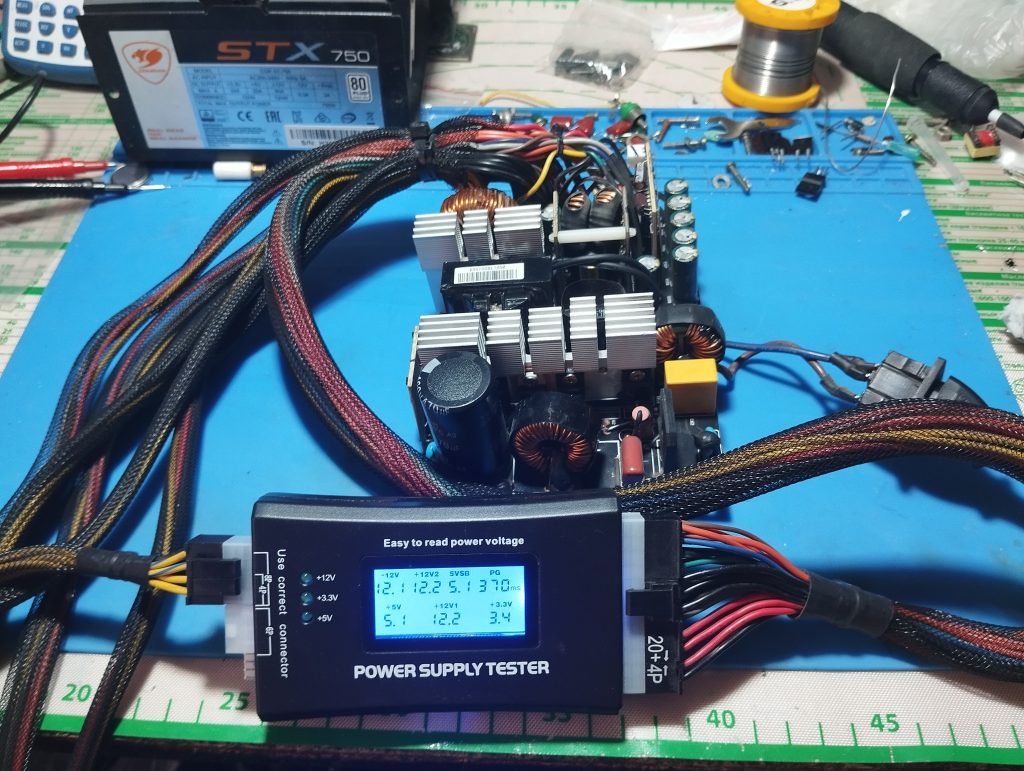

После очистки корпус собран, выполнена повторная проверка тестером БП.

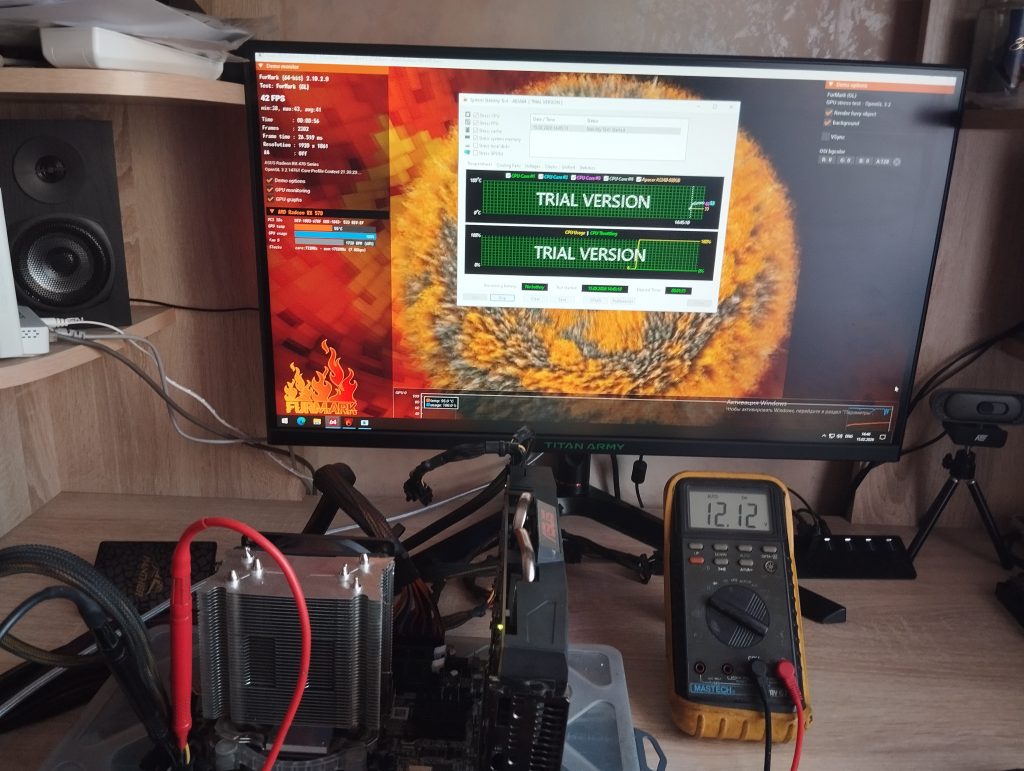

Нагрузочное тестирование
Финальный этап — проверка под реальной нагрузкой.
Собран тестовый стенд:
- материнская плата
- процессор
- нагрузка по линии +12 В
- контроль напряжений мультиметром

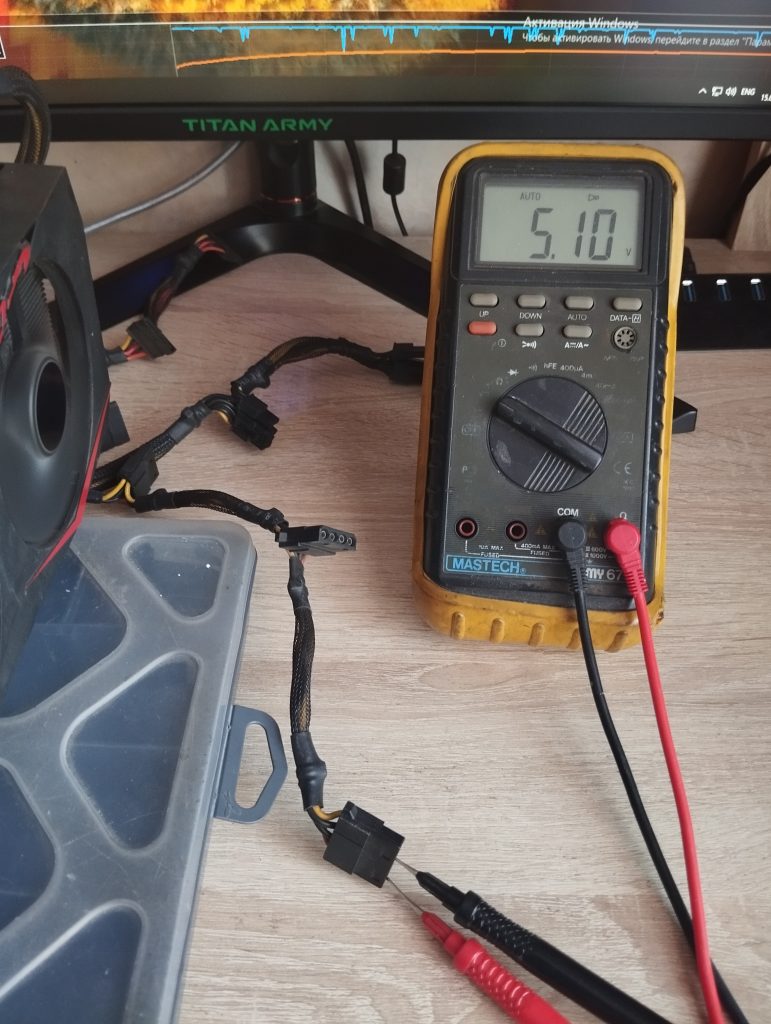

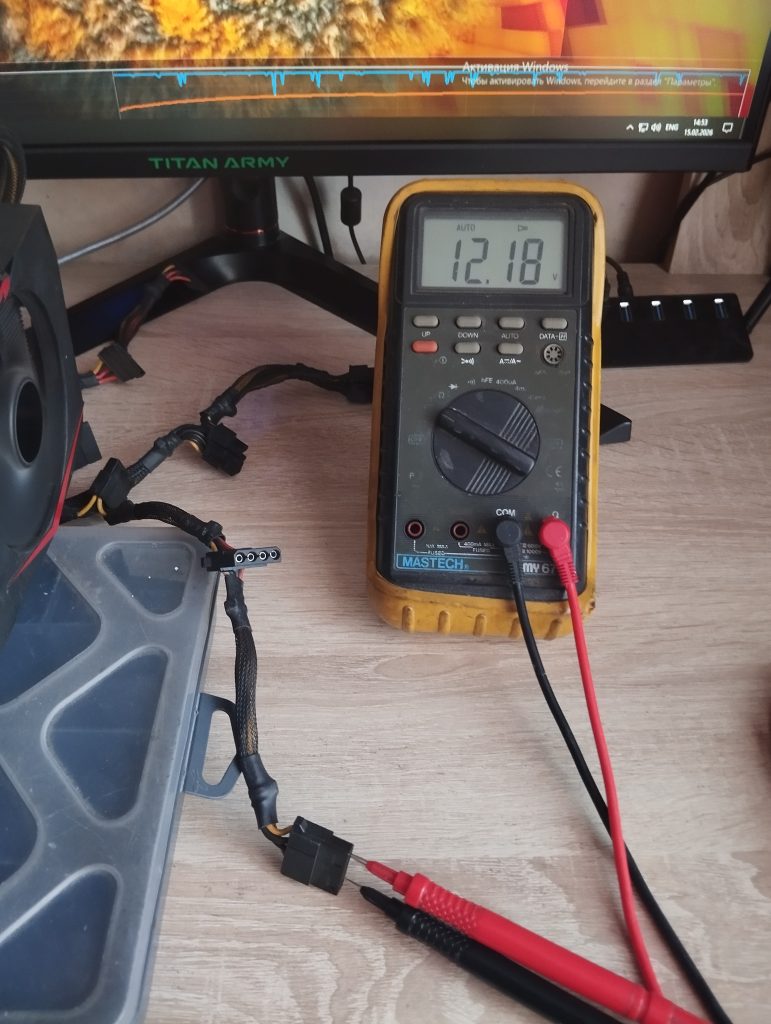

Блок питания отработал стабильно. Просадок по +12 В нет, +5 В и +3.3 В в пределах допуска ATX. Нагрев силовой части равномерный, без локального перегрева.
Итог
В результате ремонта:
- восстановлена работоспособность инвертора
- усилена силовая часть
- заменён диод PFC на более надёжный
- выполнена профилактика охлаждения
- проведены стендовые испытания
Такой подход принципиально отличается от «просто перепайки сгоревшего». Ремонт источников питания — это работа с системой целиком. Если устранить только следствие, проблема вернётся.

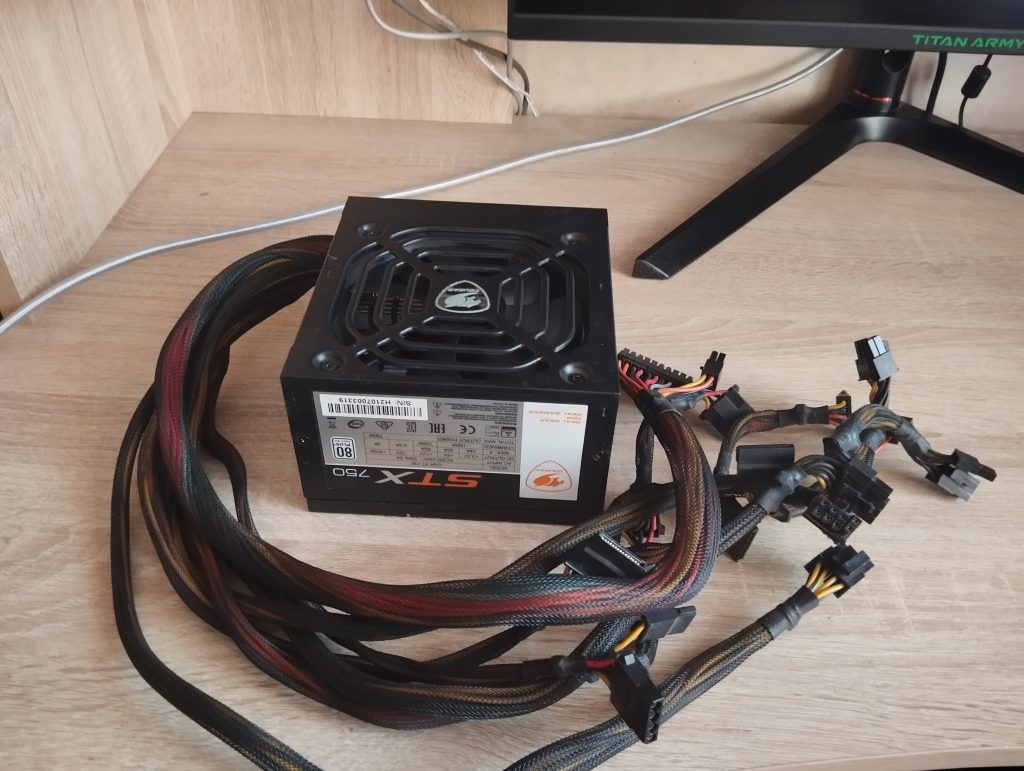

Восстановленный Cougar STX750 после полноценного тестирования готов к дальнейшей эксплуатации и продаже.
